Шаблоны конвертов C4, C5, C65, E65 (DL) по ГОСТу.

Шаблоны используемых в полиграфии конвертов скачать здесь


C4 - 324х229 мм,

C5 - 229х162 мм,

C65 - 229х114 мм,

E65 (DL) - 220х110 мм

по ГОСТ 51506-99.
Каждый из 4-х макетов имеет 2 варианта - с линиями в адресном блоке (пример названия: C4_) и точками (C4.).

ГОСТа на конверт C65 не существует, поэтому макет скомбинирован исходя

из требований к С6 (вертикальные размеры) и С5 (горизонтальные размеры).

Всего 8 макетов, 11 файлов.
Файлы:

1 CDR, vers. X5 (текст шрифтом) - 8 страниц,

1 PDF (текст в кривых) - 8 страниц,

8 EPS (текст в кривых),

1 DOC - кратко правила оформления конвертов по ГОСТу.


Оформление конвертов по ГОСТ

«Конверт — плоская прямоугольная оболочка из бумаги или другого подобного материала, закрываемая липким или самоклеющимся клапаном, расположенным вдоль одной из ее сторон»ГОСТ 51506-99

Размеры и виды конвертов

Из всего многообразия конвертов представленных сегодня на рынке для почтовой рассылки подходят лишь их ограниченная часть. Подходящими для данной цели ГОСТ 51506-99 признает только конверты следующих размеров:

Обозначение конверта по ISO 269

Размеры конверта, мм

Высота

Длина

C6

114

162

DL

110

220

C5

162

229

C4

229

324

B4

250

353



Конверты размерами 114 Х 162 мм (С6), 110 Х 220 мм (DL), 162 Х 229 мм (C5) могут изготавливаться с окнами на месте зоны адреса адресата, и обозначают: C6/О; DL/О; C5/О.

В зависимости от места расположения закрывающего клапана конверты подразделяют на два типа:

  • Б — конверты с боковым расположением клапана, у которых сгиб клапана совпадает с боковым (коротким) левым краем конверта относительно его лицевой стороны;
  • В — конверты с верхним расположением клапана, у которых сгиб клапана совпадает с верхним (длинным) краем конверта относительно его лицевой стороны.

Оформления лицевой стороны конверта

Самое главное, о чем нужно помнить, что сегодня адрес отправителя пишется в левом верхнем углу конверта, а адрес получателя — справа внизу. Это расположение несколько отличается от использовавшегося долгое время в нашей стране и ставшего для многих привычным. Новый вариант был введен для большей согласованности с почтовыми службами других стран.

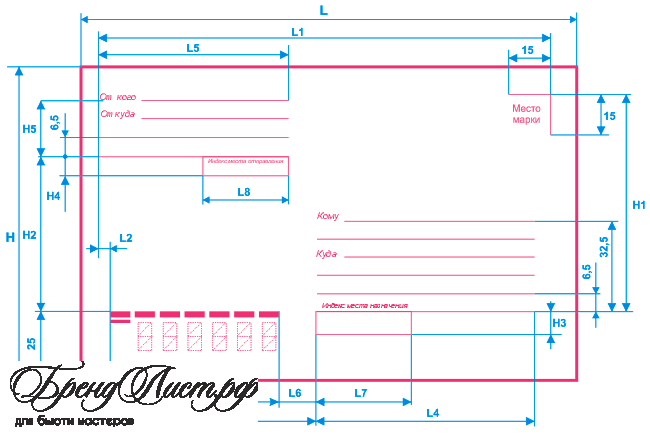

Общее оформление конверта по ГОСТ необходимо выполнять в соответствии со следующим рисунком:

Размеры обозначенные на рисунке буквами в зависят от вида конверта и указаны в следующей таблице:

Обозначение размеров

Обозначение конверта

C6

DL

C5

C4

B4

H/L

114/162

110/220

162/229

229/324

250/353

H1

75

75

120

180

200

H2

58,5

60,5

90

145

165

H3

8

8

8

10

10

H4

6,5

6,5

8

10

10

H5

19,5

13

19,5

19,5

19,5

L1

147

205

204

290

320

L2

5

5

0

0

0

L3

66

95

100

170

190

L4

70

95

100

120

120

L5

66

80

85

120

120

L6

5

20

15

15

15

L7

35

35

40

50

50

L8

30

30

35

50

50

Обратите внимание, что в обратном адресе у весх конвертов три линии, кроме конверта DL (110x220) у которого их две.

Печать линий в адресной зоне адресата разрешается только красного, голубого, синего или фиолетового цветов. Допускается изображение перечисленных линий в виде точек черного или любого другого цветов диаметром (0,25 ± 0,05) мм с интервалом от 1 до 1,5 мм с допуском ± 0,1 мм.

Текст на конвертах размерами 114x162 мм и 110x220 мм печатают шрифтом: «Кому», «Куда», «От кого», «Откуда», «Адрес отправителя» — кеглем 8, курсивом; «Индекс места назначения», «Индекс места отправления» — кеглем 6, курсивом; «Образец написания цифр индекса» — кеглем 8, курсивом.

Цвет печати слов «Кому», «Куда», «От кого», «Откуда», «Индекс места отправления», «Адрес отправителя» — произвольный. Цвет печати слов «Индекс места назначения» разрешается только красного, голубого, синего или фиолетового цветов. Допускается использование черного цвета с растром не более 60 %.

Текст на лицевой стороне конвертов размерами 162x229 мм, 229x324 мм, 250x353 мм печатают шрифтом: «Кому», «Куда», «От кого», «Откуда» — кеглем 12, курсивом; «Индекс места назначения», «Индекс места отправления» — кеглем 8, курсивом. Цвет печати — произвольный, насыщенных тонов.

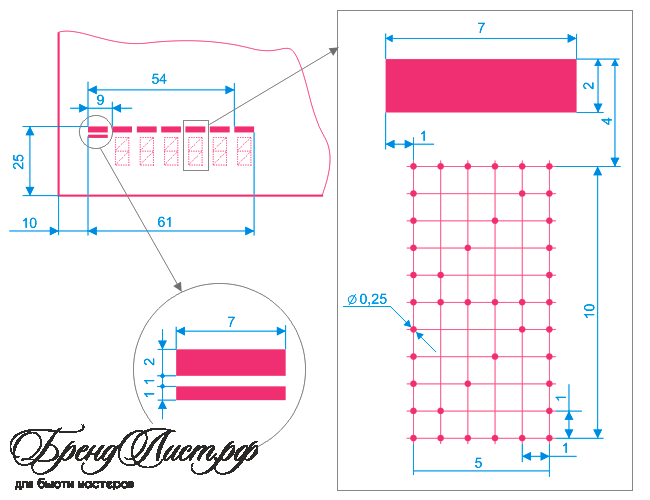

Оформление полей для индекса

В ГОСТе также установлены размеры, которые необходимо соблюдать при печати поля для индекса:

Заключение

ГОСТ 51506-99 предназначен, прежде всего, для производителей почтовых конвертов. Поэтому, возможно, нет особой необходимости придерживаться всех его требований при печати собственных фирменных конвертов организации. Тем более, что на почте принимают и чистые конверты с адресом и индексом, заполненными от руки, лишь была бы приклеена марка нужного достоинства. Но для массовой рассылки лучше, конечно, сделать конверт максимально пригодный для автоматической обработки, что возможно при выполнении всех требований стандарта.
